La AR-040 luminaria LED ATEX de Artidor es un foco industrial antiexplosivo para iluminación localizada en maquinaria, vehículos de transporte y zonas industriales con riesgo de gas o polvo. Está diseñada para aplicaciones donde se necesita una luz LED compacta, resistente y certificada para zona 2 y zona 22.
La AR-040 luminaria LED ATEX pertenece a la familia SpotLED de Artidor. Utiliza 5 PowerLED Cree de 3 W, ofrece 780 lúmenes y funciona con alimentación de 12–30 VDC. Está certificada ATEX para atmósferas explosivas de gas y polvo, con protección IP67, carcasa de aluminio y soporte de acero inoxidable.
Características técnicas de AR-040 luminaria LED ATEX
- Certificación ATEX: II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc IIIC T135°C Dc.
- Directivas aplicables: 2014/34/EU ATEX 114 y 2014/30/EU EMC.
- Alimentación: 12–30 VDC.
- Consumo: 500 mA a 24 VDC / 950 mA a 12 VDC.
- Fuente de luz: 5 PowerLED Cree de 3 W, 780 lúmenes.
- Ángulos de haz: 10° o 38°, según óptica.
- Temperatura ambiente: -30 °C a +50 °C.
- Protección: IP67 según EN 60529.
Tabla de referencias AR-040 SpotLED Artidor
| Referencia | Haz | Alimentación | Salida | Observaciones |
|---|---|---|---|---|
| AR-040/100 | 5 x 38° | 12–30 VDC | Cable 5 m | Haz amplio para iluminación de área o trabajo cercano |
| AR-040/110 | 5 x 10° | 12–30 VDC | Cable 5 m | Haz concentrado tipo foco para iluminación dirigida |
| AR-040/120 | 3 x 10° / 2 x 38° | 12–30 VDC | Cable 5 m | Combinación de haz concentrado y amplio; modelo mostrado en la imagen del catálogo |
Aclaración sobre zonas ATEX
| Zona ATEX | Tipo de atmósfera | Presencia de atmósfera explosiva | ¿Aplicable a AR-040? |
|---|---|---|---|
| Zona 1 | Gas | Probable durante el funcionamiento normal | No indicada en la ficha técnica |
| Zona 2 | Gas | Poco probable y, si aparece, durante un periodo corto | Sí, certificada para zona 2 gas |
| Zona 21 | Polvo combustible | Probable durante el funcionamiento normal | No indicada en la ficha técnica |
| Zona 22 | Polvo combustible | Poco probable y, si aparece, durante un periodo corto | Sí, certificada para zona 22 polvo |
La AR-040 luminaria LED ATEX está certificada para zona 2 gas y zona 22 polvo. Por tanto, no debe seleccionarse para zona 1 o zona 21 salvo que exista una certificación específica que lo permita.
Construcción, conexión y montaje
La carcasa de la AR-040 está fabricada en aluminio fundido RAL 7001 gris plata, con soporte de acero inoxidable con recubrimiento en polvo. Incorpora cristal de seguridad de policarbonato resistente a impactos. Sus dimensiones son 120 x 62 x 87 mm y el peso indicado es de 540 g.
El soporte permite un ángulo de rotación de -50° a +105°, facilitando el montaje en paredes, superficies inclinadas o estructuras de maquinaria. La conexión eléctrica se realiza mediante cable fijo de 5 metros: marrón para +24 VDC, blanco para 0 V y verde para tierra.
La AR-040 se utiliza en iluminación de maquinaria, vehículos industriales, carretillas, zonas de mantenimiento, construcción, tornos, fresadoras y puntos de trabajo donde se necesita una luminaria LED compacta con certificación ATEX para entornos con riesgo de gas o polvo.
FAQ sobre AR-040 luminaria LED ATEX
¿En qué zonas ATEX puede utilizarse la AR-040?
La AR-040 está certificada para zona 2 en atmósferas con gas y zona 22 en atmósferas con polvo, según la clasificación indicada en la ficha técnica.

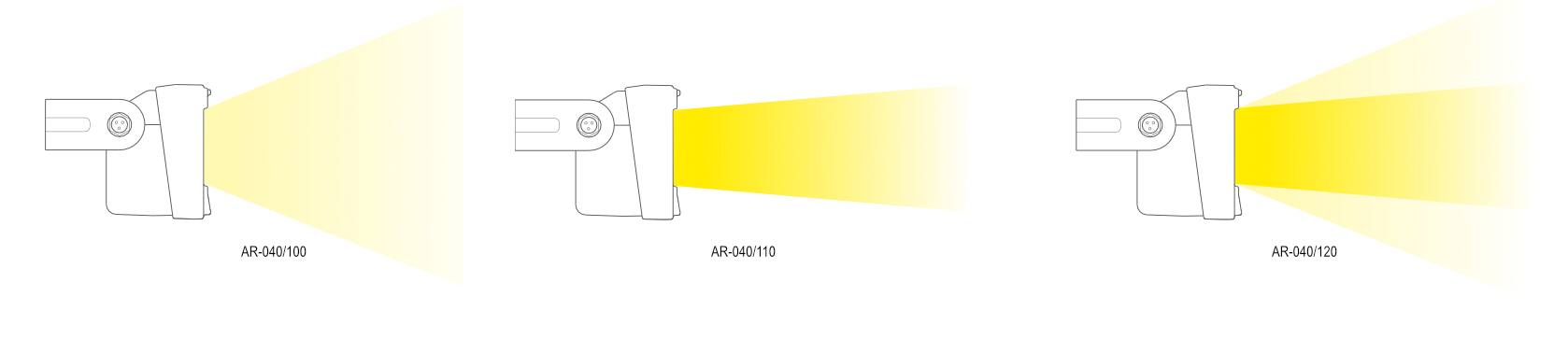

¿Qué diferencia hay entre las referencias AR-040/100, AR-040/110 y AR-040/120?
La diferencia principal está en la óptica LED. La AR-040/100 usa 5 ópticas de 38°, la AR-040/110 usa 5 ópticas de 10° y la AR-040/120 combina 3 ópticas de 10° con 2 de 38°.
¿La AR-040 puede instalarse en exteriores o zonas húmedas?
La ficha indica protección IP67 según EN 60529, por lo que está protegida frente al polvo y la inmersión temporal en agua bajo las condiciones definidas por la norma. La idoneidad final depende de la instalación y del entorno concreto.
