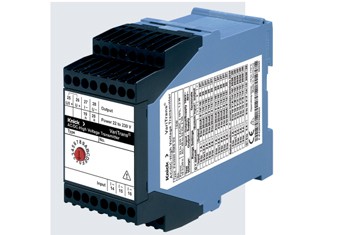

VariTrans P 43000 TRMS

Transductores de alta tensión CA/CC para la medición real de valor eficaz para corrientes de entrada desde I_E = 100 mA CA hasta I_E = 5 A CA

Los amplificadores separadores VariTrans P 43000 TRMS están específicamente diseñados para las mediciones de corrientes alternas en el rango mA hasta 5 amperios. Separan de forma segura altos potenciales del circuito de entrada. Las señales de entrada distorsionadas se pueden registrar correctamente y transmitirse como valor real eficaz gracias a la conversión real de valor eficaz en el transformador.

Las secciones de separación están concebidas para altas tensiones de mantenimiento de hasta 3600 V CA/CC y para sobretensiones transitorias de hasta 20 kV.

Características

• Uso universal:
  • entrada CA 100 mA~ hasta 5 A~
  • salida CC 0 (4) … 20 mA, 0 … 10 V
• Nueva tecnología TransShield que permite una carcasa en línea altamente compacta
• Tensiones de trabajo hasta 3600 V CA/CC
• Protección contra corrientes de choque peligrosas mediante separación de protección acorde con la EN 61140 de hasta 1800 V CA/CC
• Tensiones de prueba de hasta 15 kV CA
• Excelentes propiedades de transmisión:
  • error de ganancia <  0,5 % con factor de cresta <  3
  • error de ganancia < 1 % con factor de cresta 3 … 5
  • tiempo de respuesta T90
• Prácticamente sin interferencias por tensiones de modo común: CMRR aprox. 150 dB
• Flexibilidad extremadamente alta gracias a
  • la conmutación calibrada de hasta 16 rangos de entrada y salida
  • hasta 16 rangos de medición específicos para el cliente
  • fuente de alimentación VariPower de amplio rango desde 20 V hasta 253 V CA/CC
• Funcionamiento seguro incluso en caso de alimentación inestable
• No se estropea en caso de introducir una tensión de red incorrecta
• Modelos conmutables que reducen la necesidad de varios modelos y, por lo tanto, los costes de almacenamiento
• Robusto gracias al sellado al vacío
• Estable desde el punto de vista mecánico para su uso en barcos, ferrocarriles y vehículos terrestres
• 5 años de garantía
