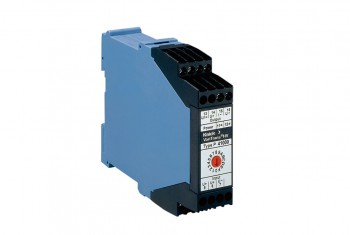

VariTrans P 41000 KNICK Transductor Universal Alta Tensión

VariTrans P 41000 KNICK Transductor Universal Alta Tensión. Señales de entrada desde V_in = ±60 mV a V_in = ±100 V.

Los amplificadores de aislamiento VariTrans de KNICK han sido especialmente diseñados para mediciones de voltajes bipolares de milivoltios a voltios. El circuito de entrada tiene una alta fiabilidad de aislamiento.
Las distancias de aislamiento están diseñadas para soportar tensiones permanentes de hasta 3600 V CA / CC y estados transitorios rápidos de hasta 20 kV. La protección contra descargas eléctricas se consigue gracias a la separación protectora entre la entrada, salida y fuente de alimentación según la norma EN 61140. Especialmente diseñado para mediciones de corriente utilizando una resistencia SHUNT.

Características:

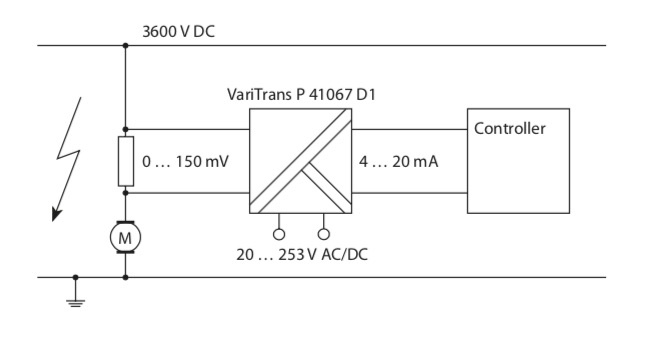

• Transductor Universal de alta tensión para convertir tensiones, por ejemplo en aplicaciones SHUNT, desde ±60 mV hasta ±100 V hasta señales de salida de ±20 mA, ±10 V o 4 … 20 mA.
• La nueva tecnología utilizada, TransShield, permite carcasas extremadamente compactas.
• Tensiones de trabajo de hasta 3600V AC/DC
• Protección contra descargas eléctricas con separación protectora de hasta 1800V AC/DC de acuerdo a la EN 61140.
• Tensiones de prueba de hasta 15kV AC.
• Excelentes propiedades de transmisión
  • Error de ganancia <0,1%
  • Frecuencia de corte de 5 kHz
  • Tiempo de subida T90 aprox. 110 µs
• Alta inmunidad a la interferencia transitoria: T-CMRR> 115 dB
• Tremenda flexibilidad proporcionada por:
  • Conmutación calibrada de hasta 16 rangos de entrada / salida (tensión de trabajo hasta 2200 V)
  • Hasta 16 rangos de medición específicos del cliente
  • Fuente de alimentación de amplio rango de 20V a 253V CA/CC.
• Función fiable incluso con suministro inestable
• Sin daño en caso de conexión de alimentación errónea.
• Modelos conmutables
• Robustos
• Mecánicamente estable
• Adecuado para ferrocarril DC (sistemas de hasta 3000V CC)
