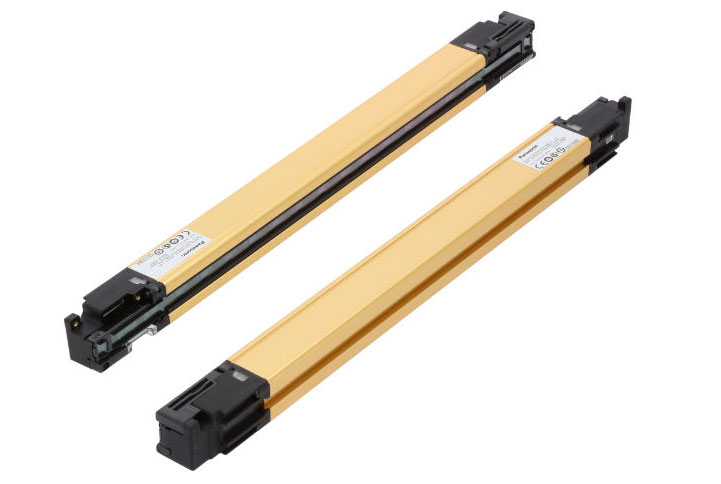

SF4D Barrera Seguridad PANASONIC
SF4D Barrera Seguridad PANASONIC. Nueva SF4D Barrera PANASONIC. La nueva Barrera Fotoeléctrica de seguridad de PANASONIC es ahora más robusta y compacta. Además la unión entre ellas permite cubrir un área más grande de protección sin puntos muertos. La barrera fotoeléctrica de seguridad está equipada con una tecnología exclusiva para la alineacción de haces. Además se ha mejorado la calidad del LED. La serie SF4D combina la salida a transistor PNP y NPN en un solo modelo, reduciendo así los costes y el número de referencias distintas.
Mín. objeto detectable: ø14mm, separación entre haces: 10mm
Puede ver el vídeo pinchando aquí.
Categoría 4 4 · PLe · SIL3
- Tipo 4 con carcasa de aluminio muy robusta

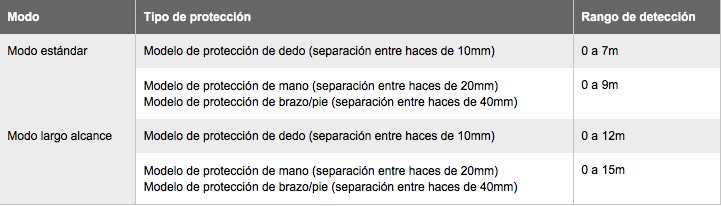

- Distancia de detección de hasta 15m
- Indicadores de estabilidad y de estado que facilitan la instalación y el mantenimiento
- Salidas NPN y PNP en el mismo modelo
- Conforme a la normativa y estándares oficiales
- Sin zonas muertas
- Disponibles modelos con separación de haces de 10, 20 y 40mm para una altura protegida de hasta 1,9m
Se ha reducido considerablemente el tamaño de la unidad interna con respecto al modelos anterior SF4B<V2>, aprovechando así el volumen ganado (más de un 60%) para conseguir una carcasa mucho más robusta, haciéndola más rígida sin modificar las dimensiones externas.
Dispone de un nuevo diseño interior resistente a la torsión y a la flexión mecánica, consiguiendo que sea más rígida, robusta y estable.
El tiempo de respuesta máximo es de 10ms si solo se instala una sola barrera. Si se montan varias barreras en serie el tiempo de respuesta máximo es de 18ms. Esto facilita la instalación de las barreras Sf4D de PANASONIC más cerca de la zona de peligro.
Cálculo sencillo de la distancia de seguridad gracias al diseño especial sin zonas muertas. Las barreras SF4D heredan el diseño sin zonas muertas de la serie SF4B. Incluso en la disposición en forma de U y en forma de L, la separación entre haces no cambia (excepto para los modelos de separación entre haces de 10mm). El cálculo de la distancia de seguridad es mucho más sencillo.
Resistente a la infiltración de líquidos y polvo. Las barreras de seguridad tienen un grado de protección IP67 y IP65 (IEC) y cumplen con el estándar NEMA Type 13 (NEMA: National Electrical Manufacturers Association) que determina el grado de resistencia de las carcasas de los componentes electrónicos a la infiltración de polvo y a la humedad.
La instalación muy sencilla del emisor y del receptor gracias a un óptica mejorada. Se ha incrementado la potencia de emisión de forma que la SF4D mantiene un alto grado de fiabilidad a lo largo de todo el rango de detección.
Indicadores LED de recepción estable
El indicador de intensidad de luz recibida ayuda a la alineación de los haces durante la instalación y al control de la calidad de la luz en la detección. La cantidad y la calidad de la luz recibida se indica mediante el color LED y un display digital. Si el LED está en color naranja, la iluminación es inestable mientras que el LED verde indica una detección estable. El display digital muestra un valor de 1 a 3. Cuanto mayor sea el valor, más estable es la detección de luz. De esta forma se pueden detectar y corregir fácilmente los errores causados por la suciedad de la superficie de detección o por la alineación incorrecta de los haces.
- Indicador de intensidad de luz recibida:
- Luz estable: Se ilumina en verde
- Luz inestable: Se ilumina en naranja
- Luz interrumpida: OFF
- Indicador digital
- Alto nivel de luz recibida: Muestra el valor “3” en verde
- Nivel medio de luz recibida: Muestra el valor “2” en verde
- Nivel bajo de luz recibida: Muestra el valor “1” en verde
- Luz interrumpida: OFF
