HG-S Sensor medida

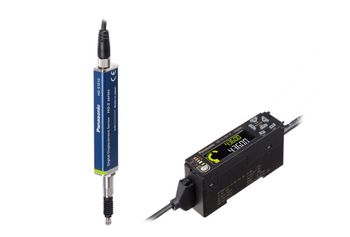

Nuevo sensor de medida HG-S de Panasonic.

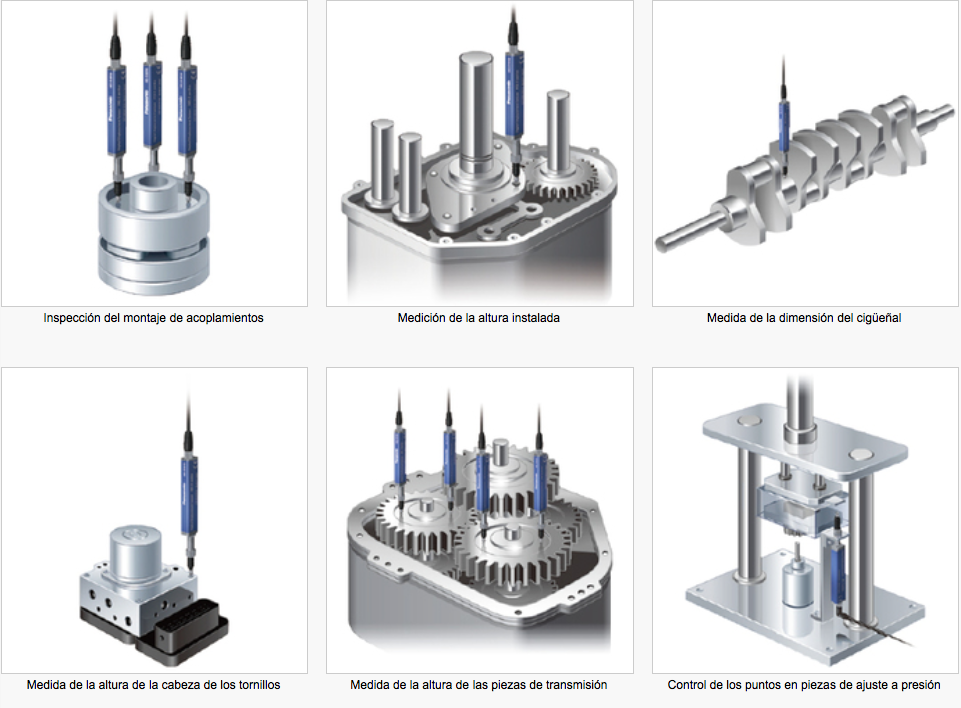

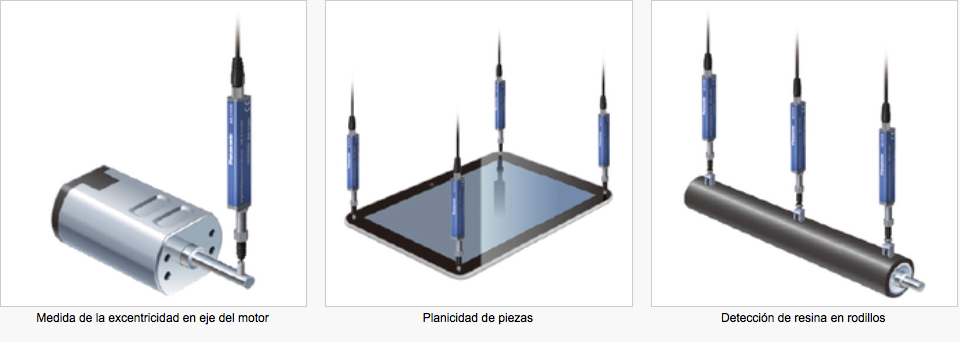

Los sensores de medida por contacto, también conocidos como sensores táctiles o sensores de contacto, son ideales para entornos de funcionamiento industriales donde las superficies a medir están contaminadas con aceite, refrigerantes, grasa, agua o polvo. Los sensores fotoeléctricos no son capaces de medir con precisión superficies sucias o contaminadas, mientras que para los sensores de medida por contacto la suciedad de la superficie no representa ningún inconveniente. Sin embargo, un factor que puede resultar problemático en los sensores de medida por contacto es la carga lateral mecánica. La carga lateral reduce considerablemente la vida útil del sensor y afecta a la precisión de medida. Con el nuevo sensor de medida por contacto HG-S, Panasonic ofrece una solución a este problema muy frecuente en las aplicaciones de medida en la automatización industrial.
- Resolución de 0,1μm
- Preciso: 1μm (rango completo), 0,5μm (rango reducido)
- Alta velocidad de respuesta: 3 ms
- Resistencia a la carga lateral
- Equipado con CMOS de alta resolución
- Amplificador con display digital de dos líneas fácil de usar
- Incorpora un intuitivo indicador de medida circular
- Conexión de hasta 15 unidades esclavas en serie

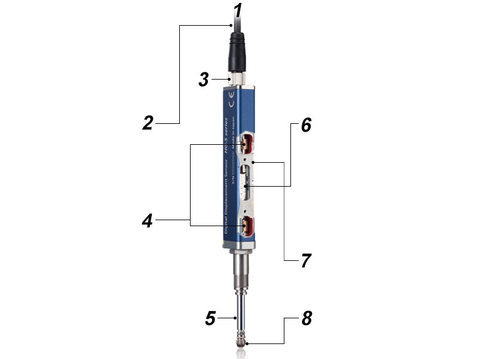

Cabezal estrecho
- Diseño robusto y ligero tipo lápiz.
- Gracias al cable flexible se puede utilizar en partes móviles de la máquina.
- Permite conexión en caliente.
- Un par de cojinetes fijados en sendos puntos de apoyo aseguran una excelente resistencia a cargas laterales.
- Resistencia a la carga lateral
- Alta precisión: el cabezal tiene una resolución de 0,1μm y una desviación máx. de hasta 1μm para el rango completo y de 0,5μm para el rango reducido. Los sensores CMOS de alta resolución miden el desplazamiento mediante la lectura de la escala de vidrio ranurada Esto proporciona mediciones precisas incluso en alta velocidad. También se eliminan referencias relativas, como la posición cero mecánica, ante corte de alimentación
- Resistencia al impacto por empuje ascendente: Incluso cuando se produce un impacto repentino de empuje hacia arriba, la carga resultante afecta sólo a la sección inferior del cabezal. El tope de husillo minimiza el impacto sobre las escalas de vidrio.
- Desviación máxima de la punta: 35μm.
Conexiones en caliente
El cabezal del sensor se puede cambiar de forma segura sin tener que quitar la alimentación del amplificador. De esta forma se reduce el tiempo necesario para modificar la configuración de la línea cuando se cambia alguna pieza.
Excelente acabado
Para garantizar un deslizamiento suave, los dos cojinetes están perfectamente alineados con el centro del husillo en su instalación a las secciones superior e inferior del cuerpo.
Resistencia a la carga lateral
El sensor puede soportar más de 100 millones de operaciones (valor nominal), bajo la aplicación de una carga lateral.
- La carga lateral se produce cuando el sensor se coloca en ángulo o la pieza de trabajo se inclina.
- Prueba de resistencia de carga lateral: El sensor soporta 100 millones (valor nominal) de operaciones de deslizamiento.
- Los dos cojinetes aumentan la resistencia a la tensión mecánica desde un lado. Esto asegura la precisión de las medidas, incluso bajo la acción de carga lateral.
* F = Fuerza
Resistencia al impacto por empuje vertical gracias al husillo tapón
Incluso cuando se produce un impacto inesperado de empuje hacia arriba, la carga resultante se aplica únicamente a la sección inferior del sensor ya que un tope minimiza el impacto sobre las escalas de vidrio.
Tope en husillo
Amplificador versátil y fácil de usar
- Pantalla dual para una mayor flexibilidad.
- LCD de alta visibilidad
- Indicador circular intuitivo
- Función de copia desde el amplificador maestro a las unidades esclavas
Alta velocidad de respuesta de tan solo 3 ms con cualquier cabezal
Disponible un modo de operación que facilita el mantenimiento rápido de las líneas de producción.
Se pueden almacenar los siguientes datos para un posterior análisis del puesto:
- Valor anormal de empuje ascendente o retracción en el cabezal.
- El número de empujes ascendentes del cabezal.
- Número total acumulado de operaciones de deslizamiento.
Alarma de empuje ascendente o retracción
Se puede configurar una alarma para notificar al usuario que el empuje ascendente supera el nivel establecido.
Esta funcionalidad permite realizar un mantenimiento preventivo para evitar fallos de detección inesperados.
Display digital de 2 líneas de manejo sencillo
El display digital de 2 líneas muestra simultáneamente la medición del cabezal (valor medido) y el valor umbral (valor calculado). El display LCD de alto contraste tiene un amplio ángulo de visión y proporciona información clara y nítida.
- Línea secundaria: muestra el valor de medida del sensor y otros datos.
- Línea principal: muestra el valor umbral.
Indicador circular intuitivo
Si los valores medidos están dentro de los límites máximo y mínimo se indican en color verde. Los valores fuera del rango especificado, se muestran en color naranja. Esto permite a los usuarios comprobar de un solo vistazo el rango de medida.
❶ Por encima del valor máximo.
❷ Por debajo del valor mínimo.
Función de copia
Durante la configuración del amplificador principal, el símbolo indicador de la función de copia [copy] aparece junto a los parámetros que se pueden copiar a las unidades esclavas. De esta forma se reduce significativamente el tiempo necesario para la configuración y el mantenimiento del sistema.
Configuración sencilla de la histéresis – Aprendizaje de 1 punto
Alinear el sensor con la pieza maestra y pulsar ENTER para el ajuste de la histéresis.
- Pieza maestra
- Presionar el botón
- ¡Ajuste de la histéresis realizado!
- Histéresis positiva (valor HIGH)
- Valor de referencia
- Histéresis negativa (valor LOW)
Función de auto-trigger
No es necesario sincronizar la medición con una señal de trigger externa. Ésta se inicia automáticamente, ya sea por estabilización de la fluctuación de los valores de medida o amortiguación, o por retardo del especificado, una vez alcanzado el nivel de auto-trigger (nivel ST).
- Ajuste por amortiguación.
El valor de la medida se envía a la salida analógica cuando la curva de medición permanece estable dentro de los valores especificados. - Ajuste por del retardo.
Cuando el valor de la medida alcance el nivel ST y haya transcurrido el tiempo de retardo especificado, el valor medido se enviará a la salida analógica.
❶ Límite Superior
❷ Valor seleccionado
❸ Límite Inferior
❹ Nivel de auto-activación
❺ Tiempo de retardo(nivel ST)
❻ Rango estable
Conexión en serie de hasta 15 unidades esclavas
Un amplificador maestro se puede conectar en serie con un máximo de 15 amplificadores esclavos en cualquier orden. Esto facilita los cálculos de mediciones multi-punto. Siempre se deben instalar las placas de fijación (accesorios) a ambos extremos del conjunto de amplificadores.
Tipos de unidades
Amplificador maestro (1 tipo): Modelo de altas prestaciones (salida analógica de corriente + entradas/salidas digitales).
Amplificadores esclavos (3 tipos):
- Modelo de altas prestaciones (salida analógica de corriente + entradas/salidas digitales)
- Modelo estándar (entradas/salidas digitales)
- Modelo ahorro de cableado
- Placas de fijación MS-DIN-E
- Amplificador maestro HG-SC101 (modelo alto rendimiento)
- Amplificador esclavo HG-SC111 (modelo alto rendimiento)
- Amplificador esclavo HG-SC112 (modelo estándar)
- Amplificador esclavo HG-SC113 (ahorro cableado)
