BNA Indicador nivel

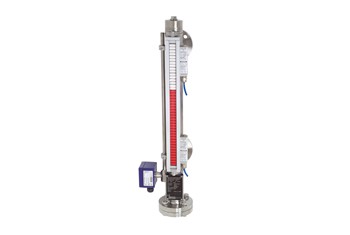

Indicador de nivel tipo Bypass de WIKA. Tipo BNA.
El indicador magnético tipo Bypass modelo BNA se compone de una cámara bypass que se monta lateralmente a un depósito mediante 2 conexiones a proceso (bridadas, roscadas o soldadas) según el principio de vasos comunicantes. Gracias a esta disposición, el nivel de la cámara bypass se corresponde al nivel en el depósito.
El flotador utilizado en la cámara bypass cuenta con un sistema de imán permanente que transmite el nivel del líquido sin contacto alguno al indicador magnético montado en el exterior de la cámara bypass. En este se encuentran, separados 10 mm entre sí, rodillos de plástico o banderolas de acero inoxidable bicolor con barras magnéticas.
Un campo magnético actua sobre los rodillos que giran 180 ºC. Para un nivel subiendo de blanco a rojo y para un nivel bajando de rojo a blanco.
El indicador tipo Bypass muestra el nivel de un depósito sin fuente de alimentación – visualizando en forma de una columna de color rojo.
Con indicador magnético
- BNA: Versión en acero inoxidable
- BNA-P: Versión en plástico
Aplicaciones
- Medición en continuo de niveles sin fuente de alimentación
- Indicación de nivel proporcional a la altura
- Aplicaciones variadas con diseño individualizado y materiales resistentes a la corrosión
- Química y petroquímica, extracción de petróleo y gas (on y offshore), industria naval, maquinaria, instalaciones de transformación de energía, plantas energéticas
- Tratamiento de agua de proceso y agua potable, industria de bebidas y alimentos, industria farmacéutica
Características
- Soluciones adaptadas al sistema y al proceso
- Límites de aplicación :
– Temperatura operativa: T = -80 … +450 °C
– Presión de servicio: P = Vacío hasta 400 bar
– Densidad límite: ρ ≥ 340 kg/m3 - Gran variedad de conexiones a proceso y materiales
- Opción de montar transmisores de nivel e interruptores magnéticos
- Ejecuciones con protección antiexplosiva
¿Como funciona este indicador de nivel?

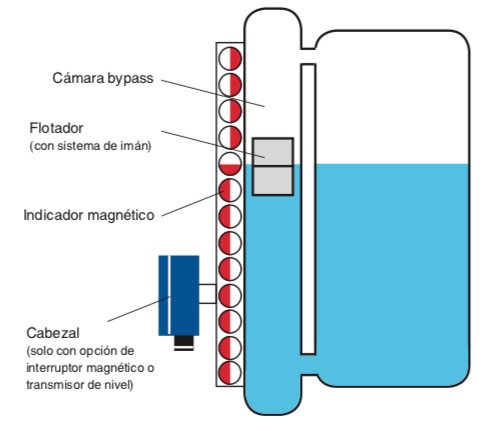

Una cámara Bypass montada en el lateral de un depósito y comunicada con el mismo, un flotador se mueve junto con el nivel del medio a medir.
El sistema de imán radialmente simétrico ubicado en el flotador, activa con su campo magnético al mismo tiempo tanto el indicador magnético montado en el exterior de la cámara bypass, como los elementos de conmutación y medición.
Sistema magnetico

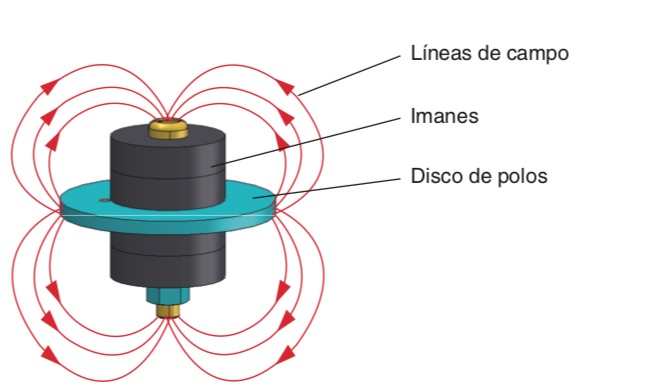

El sistema magnético está compuesto por un disco de polos y distintos imanes. Estos pueden adaptarse específicamente a distintas dimensiones de cámara y temperatura de hasta 450 °C.
KSR KUEBLER
