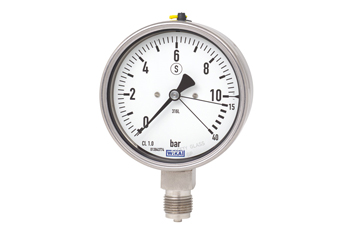

232.36 y 233.36 Manómetro
Manómetro de presión relativa con muelle tabularon alta resistencia a la corrosión de WIKA. Modelo 232.36 y 233.36.
Acero inoxidable, versión de seguridad, alta seguridad de sobrepresión
Aplicaciones
- Versión especial para soportar sobrecargas ocasionales hasta 4 veces el rango de medida
- Aumentadas las exigencias de seguridad para las personas
- Con líquido de relleno para resistir altas cargas dinámicas y vibraciones
- Para medios gaseosos, líquidos, agresivos, de baja viscosidad y no cristalizantes
- Industria de procesos: química, petroquímica, plantas energéticas, minería, on-/offshore, medio ambiente, maquinaria e ingeniería de instalaciones
Características
- Alta seguridad de sobrepresión, rango de sobrepresión indicado en la escala del manómetro
- Manómetro de seguridad con solidfront de acuerdo con exigencias y normativa de seguridad según EN 837-1
- Construido completamente en acero inoxidable
Diámetro nominal
100, 160
Clase de precisión: 1,0 ,valor de medición final, marcado por un triángulo
Versión
Ejecución de seguridad en relación con EN 837-1
Diámetro nominal
100 y 160 mm
Rango en bar Rango sobrepresión hasta … bar -1 … 0 3
0 … 0,6 2,5
0 … 1 4
0 … 1,6 6
0 … 2,5 10
0 … 4 16
0 … 6 25
0 … 10 40
0 … 16 60
0 … 25 80
0 … 40 100
Clase de exactitud
Rango de medición: 1,0
Final del rango de medición marcado mediante sector triangular
Carga máxima
Carga estática: Valor final de escala
Carga dinámica: 0,9 x valor final de escala
Carga puntual: Rango de sobrepresión
Temperaturas admisibles
Ambiente:
–40 … +60 °C sin llenado de líquido
–20 … +60 °C con llenado de líquido
Medio:
+200 °C máxima sin llenado de líquido
+100 °C máxima con llenado de líquido
Influencia de la temperatura
Desviación por temperatura de referencia (+20 °C) en el sistema de medición del rango de indicación: máximo ±0,4 %/10 K del valor de escala
Protección de acceso
IP 65 (EN 60 529 / lEC 529)
